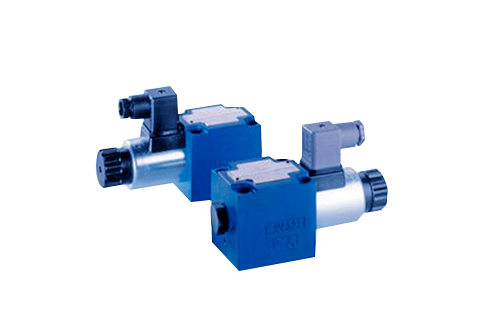

M-.SED10...L1X型 電磁換向座閥
技術參數:
| 安裝位置 |
可選擇 |
| 環境溫度 |
℃ |
-30 至 +50 (丁腈橡膠密封) |
| -20 至 +50 (氟橡膠密封) |
| 重量 |
2位3通電磁換向座閥 |
Kg |
2.6 |
| 2位4通電磁換向座閥 |
Kg |
3.9 |
| 最高工作壓力 |
bar |
350 |
| 最大流量 |
L/min |
40 |
| 工作介質 |
礦物油-適用于丁腈橡膠或氟橡膠密封 |
| 磷酸酯-適用于氟橡膠密封 |
| 工作介質溫度范圍 |
℃ |
-30 至 +80 (丁腈橡膠密封) |
| -20 至 +80 (氟橡膠密封) |
| 粘度范圍 |
mm2/s |
2.8 至 500 |
| 油液污染度 |
油液最高污染等級按NAS1638 9級和ISO4406 20/18/15級 |
電器參數:
| 電壓型號 |
直流電DC |
交流電AC |
| 可供電壓 |
V |
12， 24， 110， 205， 220 |
110，220（只能通過Z5整流插頭） |
| 允許電壓（偏差） |
% |
+10～-15 |
| 需用功率 |
W |
30 |
| 連續通電時間 |
連續 |
| 切換時間符合ISO 6403（安裝位置：電磁鐵水平安裝） |
| 壓力 bar |
流量 L/min |
直流電 |
交流電+整流器 |
| 開/ms(無油箱壓力) |
關/ms |
開/ms(無油箱壓力) |
關/ms |
| UK |
CK |
D |
Y |
UK， CK |
D， Y |
U |
C |
D |
Y |
U， C |
D， Y |
| 70 |
40 |
40 |
30 |
40 |
35 |
10 |
10 |
35 |
30 |
40 |
35 |
40 |
40 |
| 140 |
40 |
40 |
30 |
40 |
35 |
10 |
10 |
40 |
30 |
40 |
35 |
40 |
40 |
| 210 |
40 |
45 |
35 |
45 |
35 |
10 |
10 |
45 |
35 |
45 |
35 |
40 |
40 |
| 280 |
40 |
45 |
35 |
45 |
35 |
10 |
10 |
45 |
35 |
45 |
35 |
40 |
40 |
| 315 |
40 |
50 |
35 |
50 |
35 |
10 |
10 |
50 |
40 |
50 |
35 |
40 |
40 |
| 350 |
40 |
50 |
45 |
50 |
45 |
10 |
10 |
50 |
45 |
50 |
45 |
40 |
40 |
| 注:切換時間與流動方向P至A和A至T有關，反向流動可能存在偏差。 |
| 切換頻率 |
次/小時 |
流量至 15000 |
| 防護等級按DIN 40050 |
IP65 |
| 最高線圈溫度 |
℃ |
150 |
注:在電器連接時，保護導線須按規定接地。
